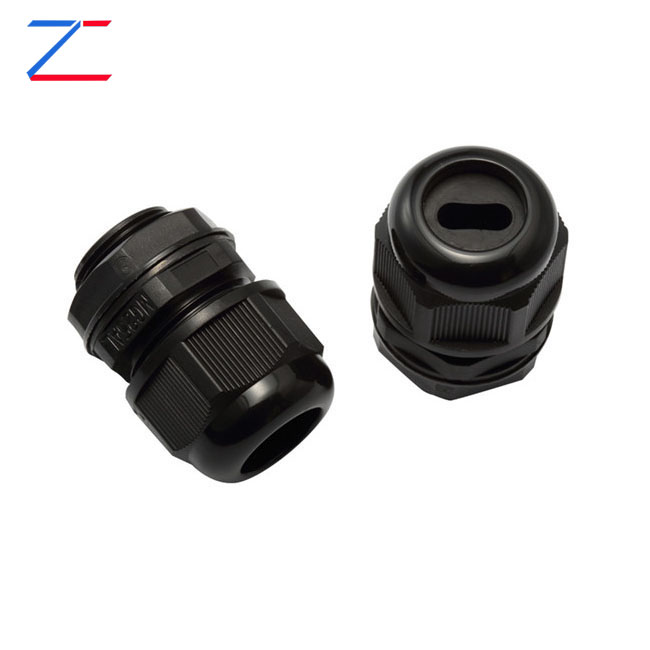

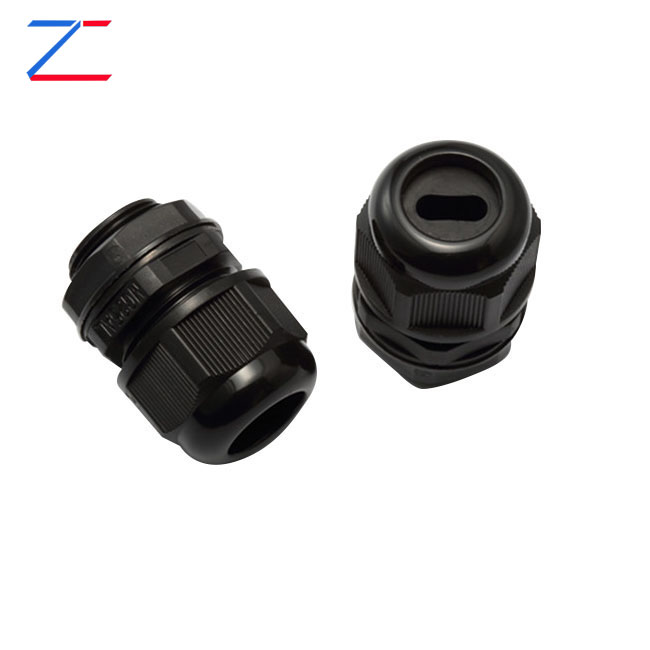

ต่อมสายเคเบิลไนลอนรูแบน

ข้อกำหนดเธรด:

เธรดเมตริก, เธรด PG, เธรด G (PF) และเธรด NPT

คำอธิบายผลิตภัณฑ์:

ผลิตภัณฑ์นี้เป็นการออกแบบรูหลายบรรทัดคุณสมบัติที่โดดเด่นนี้สามารถรวมเข้ากับสายเคเบิลหลายสายในเวลาเดียวกันกับรูสายเคเบิลไม่เพียง แต่สามารถลดเวลาการก่อสร้างและลดต้นทุนได้อย่างมีนัยสำคัญ
แต่ยังลดพื้นที่ที่ถูกครอบครองโดยหลุมทางออกสารานุกรมผลิตภัณฑ์นี้ผ่านการทดลองต้านทานการต้านทานสภาพอากาศของ UV 1,000 ชั่วโมงคือการกันน้ำและฟังก์ชั่นการผลักยังคงเหมือนเดิม
ผลิตภัณฑ์มีความทนทานต่อกรดและอัลคาไลคุณสมบัติทนต่อการกัดกร่อน
เช่นสารเคมีและตัวทำละลายสามารถใช้กันอย่างแพร่หลายในเครื่องจักรการควบคุมอัตโนมัติ
ตัวเชื่อมต่อไฟฟ้าเครือข่ายโทรคมนาคมหรือการสื่อสารแสงและสาขาอื่น ๆ

ระดับการป้องกัน:

ภายในขอบเขตของบทบัญญัติของหัวเข็มขัดการ์ดและการใช้สกรูแบบปิดการปิดผนึกหัวแน่น ๆ ได้รับ IP68-5 บาร์

สี:

สีดำ, สีเทา, สีน้ำเงิน, สีแดง, สีขาว ect

คะแนนดับเพลิง:

UL94V - 2. ระดับจนถึงระดับการป้องกันอัคคีภัย V0

วัสดุ:

A.C.E.F ส่วนที่ทำจากไนลอน PA66 (คะแนนดับเพลิง UL 94 V - 2), B และ D PART ใช้ยางต้านสภาพอากาศ EPDM รูรับแสงทุกชนิดวัสดุของยางสามารถยอมรับการปรับแต่ง

อุณหภูมิการทำงาน:

- 40 ℃ ~ + 100 ℃เวลาสั้น ๆ อาจสูงถึง + 120 ℃

ขนาดด้าย

ช่วงสายเคเบิล

เส้นผ่าศูนย์กลางด้าย

ความยาวของด้าย

เส้นผ่าศูนย์กลางประกาย

การบรรจุหีบห่อ

มม.

C1 มม.

C2 มม.

มม.

เท่านั้น/กระเป๋า

M16 x 1.5

3 ~ 4

16

15

22/22

50

M20 x 1.5

4.3 ~ 6

20

15

27/7

50

M25 x 1.5

6.4 ~ 8.7

25

15

33/33

50

M32 x 1.5

7.7 ~ 10

32

15

41/42

10

M40 x 1.5

7 ~ 9

40

20

50/52

10

11 ~ 13

40

20

50/52

10

หน้า 11

1.6 ~ 2.2

18.6

10

24/22

50

2 ~ 3

18.6

10

24/22

50

3 ~ 4

18.6

10

24/22

50

หน้า 13.5

3.5 ~ 5.2

20.4

10

27/24

50

หน้า 16

2.5 ~ 3.5

22.5

11

30 /27

50

3.3 ~ 4.3

22.5

11

30 /27

50

4 ~ 6

22.5

11

30 /27

50

หน้า 21

3.6 ~ 5.2

28.3

13

36/33

50

5 ~ 6.5

28.3

13

36/33

50

6.4 ~ 8.7

28.3

13

36/33

50

หน้า 29

7.7 ~ 10

37

12

46/42

10

หน้า 36

7 ~ 9

47

15

57/52

10

11 ~ 13

47

15

57/52

10

G 3/8

1.6 ~ 2.6

16.66

10

22/22

50

2 ~ 3

16.66

10

22/22

50

3 ~ 4

16.66

10

22/22

50

G 1/2

1.6 ~ 2.6

20.95

10

27/22

50

2 ~ 3

20.95

10

27/22

50

3 ~ 4

20.95

10

27/22

50

3.5 ~ 5.2

20.95

10

27/24

50

2.5 ~ 3.5

20.95

10

27/7

50

3.3 ~ 4.3

20.95

10

27/7

50

4.3 ~ 6

20.95

10

27/7

50

G 3/4

2.5 ~ 3.5

26.44

12

33 /27

50

3.3 ~ 4.3

26.44

12

33 /27

50

4.3 ~ 6

26.44

12

33 /27

50

3.6 ~ 5.2

26.44

12.5

33/33

50

5.1 ~ 6.5

26.44

12.5

33/33

50

6.4 ~ 8.7

26.44

12.5

33/33

50

G 1

3.6 ~ 5.2

33.25

12

42/33

10

5 ~ 6.5

33.25

12

42/33

10

6.4 ~ 8.7

33.25

12

42/33

10

7.7 ~ 10

33.25

15

42/42

10

G 1 1/4

7 ~ 9

41.91

15

53/52

10

11 ~ 13

41.91

15

53/52

10

NPT

NPT 3/8

1.6 ~ 2.6

17.05

13

22

50

2 ~ 3

17.05

13

22

50

3 ~ 4

17.05

13

22

50

NPT 1/2

2.5 ~ 3.5

21.22

13

27

50

3.3 ~ 4.3

21.22

13

27

50

4.3 ~ 6

21.22

13

27

50

NPT 3/4

3.6 ~ 5.2

26.57

15

33

50

5.1 ~ 6.5

26.57

15

33

50

6.4 ~ 8.7

26.57

15

33

50

NPT 1

7.7 ~ 10

33.23

17

42

10
