ในระบบไฟฟ้าและอุตสาหกรรมสมัยใหม่ การจัดการสายเคเบิลเป็นมากกว่าแค่การกำหนดเส้นทางสายไฟจากจุดหนึ่งไปยังอีกจุดหนึ่ง การป้องกันสายเคเบิลที่เหมาะสมส่งผลโดยตรงต่อความปลอดภัย อายุการใช้งานของอุปกรณ์ ประสิทธิภาพการปฏิบัติงาน และค่าบำรุงรักษา หนึ่งเคเบิลแกลนด์ข้อศอกได้รับการออกแบบมาเป็นพิเศษเพื่อนำทางสายเคเบิลในมุม 90 องศา ในขณะที่ยังคงการปิดผนึกที่ปลอดภัย การบรรเทาความเครียด และการปกป้องสิ่งแวดล้อม บทความนี้จะสำรวจคุณลักษณะ การใช้งาน คุณประโยชน์ ข้อควรพิจารณาในการติดตั้ง การเลือกใช้วัสดุ แนวทางปฏิบัติในการบำรุงรักษา และปัจจัยในการซื้อที่เกี่ยวข้องกับเคเบิลแกลนด์แบบข้อศอก ไม่ว่าคุณจะเป็นวิศวกร ผู้รับเหมา ผู้จัดการสิ่งอำนวยความสะดวก ผู้ผลิตอุปกรณ์ หรือผู้เชี่ยวชาญด้านการจัดซื้อ การทำความเข้าใจบทบาทของเคเบิลแกลนด์สามารถช่วยให้คุณตัดสินใจได้ดีขึ้นสำหรับโครงการของคุณ

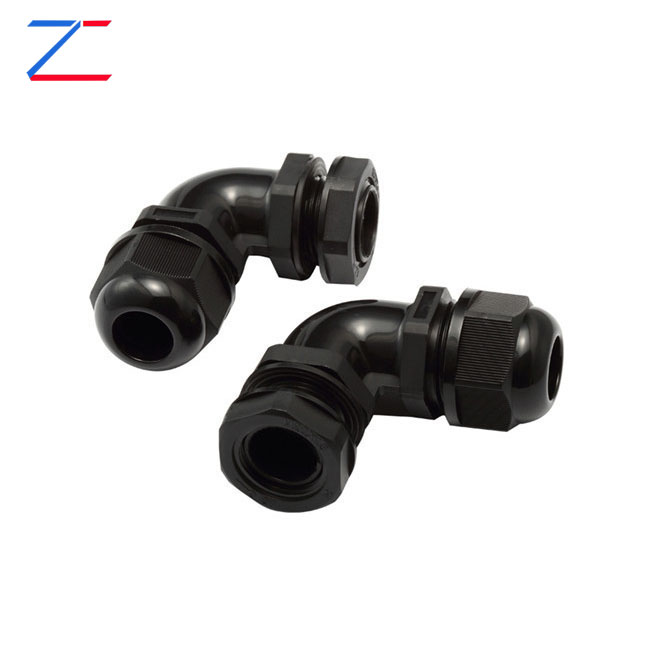

เคเบิลแกลนด์แบบข้อศอกเป็นอุปกรณ์ป้อนสายเคเบิลแบบพิเศษที่ออกแบบมาเพื่อให้สายเคเบิลผ่านแผง กล่องรวมสัญญาณ ตู้ควบคุม และกล่องหุ้มอุปกรณ์ในขณะที่เปลี่ยนทิศทางที่ประมาณ 90 องศา ต่างจากเคเบิลแกลนด์แบบตรงทั่วไป เคเบิลแกลนด์แบบข้อศอกมีทางเดินที่ทำมุมซึ่งช่วยลดความเครียดในการโค้งงอของสายเคเบิลและเพิ่มประสิทธิภาพการใช้พื้นที่
เนื่องจากอุปกรณ์ทางอุตสาหกรรมมีขนาดกะทัดรัดมากขึ้น วิศวกรจึงมักเผชิญกับความท้าทายที่เกี่ยวข้องกับการเดินสายเคเบิล พื้นที่ติดตั้งที่จำกัด แผงควบคุมที่หนาแน่น และสภาพแวดล้อมที่เรียกร้องสูง ทำให้วิธีการป้อนสายเคเบิลแบบเดิมมีประสิทธิภาพน้อยลง เคเบิลแกลนด์แบบข้องอจัดการกับความท้าทายเหล่านี้โดยนำเสนอโซลูชั่นที่ใช้งานได้จริงซึ่งผสมผสานการป้องกันสายเคเบิล ประสิทธิภาพการซีล และความยืดหยุ่นในทิศทาง
เคเบิลแกลนด์เหล่านี้มักใช้ในระบบอัตโนมัติ อุปกรณ์โทรคมนาคม การติดตั้งพลังงานทดแทน โครงสร้างพื้นฐานการขนส่ง การใช้งานทางทะเล และเครื่องจักรอุตสาหกรรม
หน้าที่หลักของเคเบิลแกลนด์แบบข้อศอกคือการยึดและป้องกันสายเคเบิลในขณะที่เปลี่ยนเส้นทางเส้นทางเข้า เมื่อสายเคเบิลผ่านต่อม องค์ประกอบการบีบอัดจะสร้างการผนึกแน่นรอบปลอกสายเคเบิล เพื่อป้องกันไม่ให้สิ่งปนเปื้อน เช่น ฝุ่น น้ำ ความชื้น สารเคมี และเศษต่างๆ เข้าไปในตัวเครื่อง
ในขณะเดียวกัน ต่อมก็ช่วยบรรเทาความเครียดทางกล แทนที่จะบังคับให้สายเคเบิลโค้งงออย่างรวดเร็วทันทีหลังจากเข้าสู่แผง โครงสร้างข้องอจะสร้างการเปลี่ยนที่ราบรื่นยิ่งขึ้นซึ่งช่วยลดความเครียดทางกล
การออกแบบนี้มีส่วนช่วย:
แม้ว่าการออกแบบจะแตกต่างกันไปตามผู้ผลิต แต่ต่อมสายเคเบิลข้อศอกส่วนใหญ่มีส่วนประกอบดังต่อไปนี้:
| ส่วนประกอบ | การทำงาน |
|---|---|
| ร่างกาย | ตัวเรือนโครงสร้างหลักให้ความแข็งแกร่งและการรองรับ |
| น็อตอัด | กระชับรอบสายเคเบิลเพื่อการเก็บรักษาที่ปลอดภัย |
| แหวนซีล | สร้างการป้องกันน้ำและฝุ่น |
| น็อตล็อค | ยึดต่อมไว้กับสิ่งที่แนบมา |
| ส่วนข้อศอก | ให้มุมการจัดเส้นทางสายเคเบิล 90 องศา |
| กลไกการหนีบ | ช่วยลดความเครียดและการเก็บรักษาสายเคเบิล |
ส่วนประกอบแต่ละชิ้นมีส่วนช่วยในประสิทธิภาพโดยรวมของเคเบิลแกลนด์ ซึ่งรับประกันทั้งการปิดผนึกด้านสิ่งแวดล้อมและการปกป้องทางกล
ความนิยมของเคเบิลแกลนด์แบบข้อศอกมีสาเหตุมาจากข้อดีในทางปฏิบัติหลายประการ
การเพิ่มประสิทธิภาพพื้นที่
การออกแบบที่ทำมุมช่วยให้เดินสายเคเบิลได้อย่างมีประสิทธิภาพในพื้นที่จำกัด ลดความยุ่งเหยิงและปรับปรุงการจัดวางภายในตู้ควบคุม
ลดความเครียดของสายเคเบิล
การโค้งงออย่างแหลมคมอาจทำให้ตัวนำสายเคเบิลและฉนวนเสียหายได้เมื่อเวลาผ่านไป เคเบิลแกลนด์บริเวณข้อศอกให้การเปลี่ยนผ่านที่ราบรื่นยิ่งขึ้นซึ่งช่วยลดความเครียด
การป้องกันขั้นสูง
ระบบซีลคุณภาพสูงปกป้องอุปกรณ์จากความชื้น ฝุ่น และสิ่งปนเปื้อน
ปรับปรุงความน่าเชื่อถือของอุปกรณ์
สายเคเบิลที่ได้รับการป้องกันจะเกิดข้อผิดพลาดน้อยลง ส่งผลให้ค่าบำรุงรักษาลดลงและมีเวลาหยุดทำงานน้อยลง
รูปลักษณ์แบบมืออาชีพ
การจัดเส้นทางสายเคเบิลที่จัดระบบช่วยเพิ่มความสวยงามในการติดตั้งโดยรวม และลดความยุ่งยากในการบำรุงรักษาในอนาคต
เคเบิลแกลนด์แบบข้องอรองรับอุตสาหกรรมได้หลากหลายเนื่องจากมีความสามารถรอบด้าน
| อุตสาหกรรม | การใช้งานทั่วไป |
|---|---|
| ระบบอัตโนมัติทางอุตสาหกรรม | ตู้ควบคุมและระบบ PLC |
| พลังงานทดแทน | เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์และระบบกังหันลม |
| มารีน | ระบบไฟฟ้าของบอร์ดเรือ |
| โทรคมนาคม | ตู้สื่อสารกลางแจ้ง |
| การขนส่งทางรถไฟ | การควบคุมสัญญาณและระบบไฟฟ้ากำลัง |
| น้ำมันและก๊าซ | อุปกรณ์ในพื้นที่อันตราย |
| การก่อสร้าง | การสร้างโครงสร้างพื้นฐานด้านไฟฟ้า |
| ศูนย์ข้อมูล | ระบบการจัดการสายเคเบิล |
ความสามารถในการทนต่อสภาวะที่ไม่เอื้ออำนวยทำให้เคเบิลแกลนด์แบบข้อศอกมีคุณค่าอย่างยิ่งในสภาพแวดล้อมกลางแจ้งและอุตสาหกรรม
การเลือกใช้วัสดุส่งผลต่อประสิทธิภาพและความทนทานอย่างมาก
เคเบิลแกลนด์ข้อศอกทองเหลือง
ทองเหลืองชุบนิกเกิล
สแตนเลส
ไนลอน (โพลีเอไมด์)
การเลือกวัสดุที่เหมาะสมขึ้นอยู่กับสภาพแวดล้อม ข้อกำหนดทางกล และการพิจารณาด้านงบประมาณ
การเลือกผลิตภัณฑ์ที่ถูกต้องจำเป็นต้องมีการประเมินอย่างรอบคอบจากปัจจัยหลายประการ
เคเบิลแกลนด์ที่เลือกอย่างเหมาะสมช่วยเพิ่มความปลอดภัยในการดำเนินงานและลดต้นทุนการเปลี่ยนในอนาคต
การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญในการเพิ่มประสิทธิภาพเคเบิลแกลนด์ให้สูงสุด
การติดตั้งที่ไม่ถูกต้องอาจทำให้ประสิทธิภาพการกันน้ำและความสามารถในการบรรเทาความเครียดลดลง
| คุณสมบัติ | เคเบิลแกลนด์ข้อศอก | เคเบิลแกลนด์แบบตรง |
|---|---|---|
| ทิศทางการเปลี่ยนแปลง | 90 องศา | เข้าตรง |
| ประสิทธิภาพพื้นที่ | ยอดเยี่ยม | ปานกลาง |
| การลดความเครียดของสายเคเบิล | สูง | ต่ำกว่า |
| การติดตั้งขนาดกะทัดรัด | ในอุดมคติ | จำกัด |
| ความยืดหยุ่นในการกำหนดเส้นทาง | ซูพีเรียร์ | ขั้นพื้นฐาน |
สำหรับการติดตั้งที่มีพื้นที่จำกัดหรือข้อกำหนดในการกำหนดเส้นทางสายเคเบิลแบบมีทิศทาง เคเบิลแกลนด์แบบข้อศอกมักจะให้โซลูชันที่เหนือกว่า
ปัญหา: น้ำเข้า
วิธีแก้ไข: ตรวจสอบความสมบูรณ์ของซีลและรับรองการขันให้แน่นอย่างเหมาะสม
ปัญหา: การเลื่อนหลุดของสายเคเบิล
วิธีแก้ไข: ตรวจสอบความเข้ากันได้ของขนาดสายเคเบิลและการตั้งค่าการบีบอัด
ปัญหา: การกัดกร่อน
วิธีแก้ไข: เลือกวัสดุที่ทนต่อการกัดกร่อน เช่น สแตนเลส
ปัญหา: ที่อยู่อาศัยร้าว
วิธีแก้ไข: หลีกเลี่ยงการขันแน่นเกินไปและใช้ผลิตภัณฑ์ที่ได้รับการจัดอันดับสำหรับสภาพแวดล้อม
ปัญหา: พื้นที่ไม่เพียงพอ
วิธีแก้ไข: ใช้เคเบิลแกลนด์แบบข้อศอกขนาดกะทัดรัดที่พัฒนาขึ้นเป็นพิเศษสำหรับการติดตั้งที่คับแคบ
การบำรุงรักษาตามปกติช่วยยืดอายุการใช้งานและรักษาความน่าเชื่อถือของระบบ
การบำรุงรักษาเชิงป้องกันมีราคาถูกกว่าการซ่อมแซมฉุกเฉินที่เกิดจากสายเคเบิลขัดข้องอย่างมาก
ในขณะที่อุตสาหกรรมต่างๆ มุ่งสู่ระบบอัตโนมัติและการเปลี่ยนผ่านสู่ดิจิทัลมากขึ้น โซลูชันการจัดการสายเคเบิลก็มีการพัฒนาอย่างต่อเนื่อง
ผู้ผลิตกำลังลงทุนมหาศาลในผลิตภัณฑ์ป้องกันสายเคเบิลที่เป็นนวัตกรรมใหม่ เพื่อตอบสนองความต้องการด้านการปฏิบัติงานที่มีความต้องการเพิ่มมากขึ้น
คำถามที่ 1: วัตถุประสงค์หลักของเคเบิลแกลนด์ข้อศอกคืออะไร?
วัตถุประสงค์หลักคือเพื่อยึดสายเคเบิลให้มั่นคงผ่านมุม 90 องศา ในขณะที่ยังคงการปิดผนึก การป้องกัน และการบรรเทาความเครียด
คำถามที่ 2: เคเบิลแกลนด์แบบข้อศอกกันน้ำได้หรือไม่
หลายรุ่นได้รับการออกแบบให้มีระดับ IP สูง เช่น IP66, IP67 หรือ IP68 ซึ่งให้ความทนทานต่อน้ำและฝุ่นได้ดีเยี่ยม
คำถามที่ 3: วัสดุใดดีที่สุดสำหรับสภาพแวดล้อมทางทะเล
โดยทั่วไปแล้วสแตนเลสเป็นที่ต้องการเนื่องจากมีความทนทานต่อการกัดกร่อนได้ดีกว่า
คำถามที่ 4: เคเบิลแกลนด์แบบข้อศอกสามารถใช้กลางแจ้งได้หรือไม่
ใช่. ผลิตภัณฑ์ที่ใช้งานกลางแจ้งได้รับการออกแบบมาเป็นพิเศษเพื่อให้ทนทานต่อรังสียูวี ความชื้น และความผันผวนของอุณหภูมิ
คำถามที่ 5: ฉันจะทราบขนาดต่อมที่ถูกต้องได้อย่างไร?
วัดเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลและจับคู่กับช่วงการหนีบที่ระบุของผู้ผลิตต่อม
คำถามที่ 6: เคเบิลแกลนด์แบบข้อศอกเหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรมหรือไม่
อย่างแน่นอน. มีการใช้กันอย่างแพร่หลายในแผงควบคุม หุ่นยนต์ เซ็นเซอร์ และเครื่องจักรอุตสาหกรรม
คำถามที่ 7: โดยทั่วไปเคเบิลแกลนด์มีอายุการใช้งานนานเท่าใด
อายุการใช้งานจะแตกต่างกันไปขึ้นอยู่กับคุณภาพของวัสดุและสภาพแวดล้อม แต่เคเบิลแกลนด์คุณภาพสูงสามารถทำงานได้อย่างน่าเชื่อถือเป็นเวลาหลายปี
เคเบิลแกลนด์ข้อศอก เป็นมากกว่าอุปกรณ์เสริมสายเคเบิลทั่วไป ทำหน้าที่เป็นส่วนประกอบที่สำคัญสำหรับการป้องกันสายเคเบิล การคลายความเครียด การปิดผนึกด้านสิ่งแวดล้อม และการกำหนดเส้นทางสายเคเบิลที่มีประสิทธิภาพ ตั้งแต่ระบบอัตโนมัติทางอุตสาหกรรมและระบบพลังงานหมุนเวียนไปจนถึงการติดตั้งทางทะเลและโครงสร้างพื้นฐานด้านโทรคมนาคม เคเบิลแกลนด์แบบข้อศอกมีส่วนสำคัญต่อความน่าเชื่อถือและความปลอดภัยของระบบ
ด้วยการเลือกวัสดุ ขนาด ระดับการปิดผนึก และวิธีการติดตั้งที่เหมาะสม องค์กรต่างๆ จึงสามารถปรับปรุงประสิทธิภาพของอุปกรณ์ ลดต้นทุนการบำรุงรักษา และยืดอายุการใช้งานของสายเคเบิลได้
